MODUFRAME QUANTHUN
A Revolução da Construção Civil
O que é MODUFRAME
Composto por painéis de EPS que têm recortes para acomodar os perfis de fixação zincados do sistema de Light Steel Frame, conforme as diretrizes da NBR 16970.
Os painéis têm medidas de 1200×1000 mm (largura x altura) com espessuras de 125 mm e 180 mm para se adaptar às diferentes necessidades estruturais.
Para acomodar diversas paginações, as formas apresentam também alturas de 200,300,400 e 1000 de altura
A estrutura da edificação é de concreto armado, utilizando formas de EPS para pilares e vigas, seguindo as diretrizes da NBR 6118. Essas formas se encaixam aos módulos das paredes de vedação tornando o sistema mais racional e eficiente.
O sistema
O módulo possui as medidas padrões de 1200x1000x125 (b x h x l) mm e também versões com 200,300,400 e 1000 mm de altura para se adequar a diversos tipos de paginações.

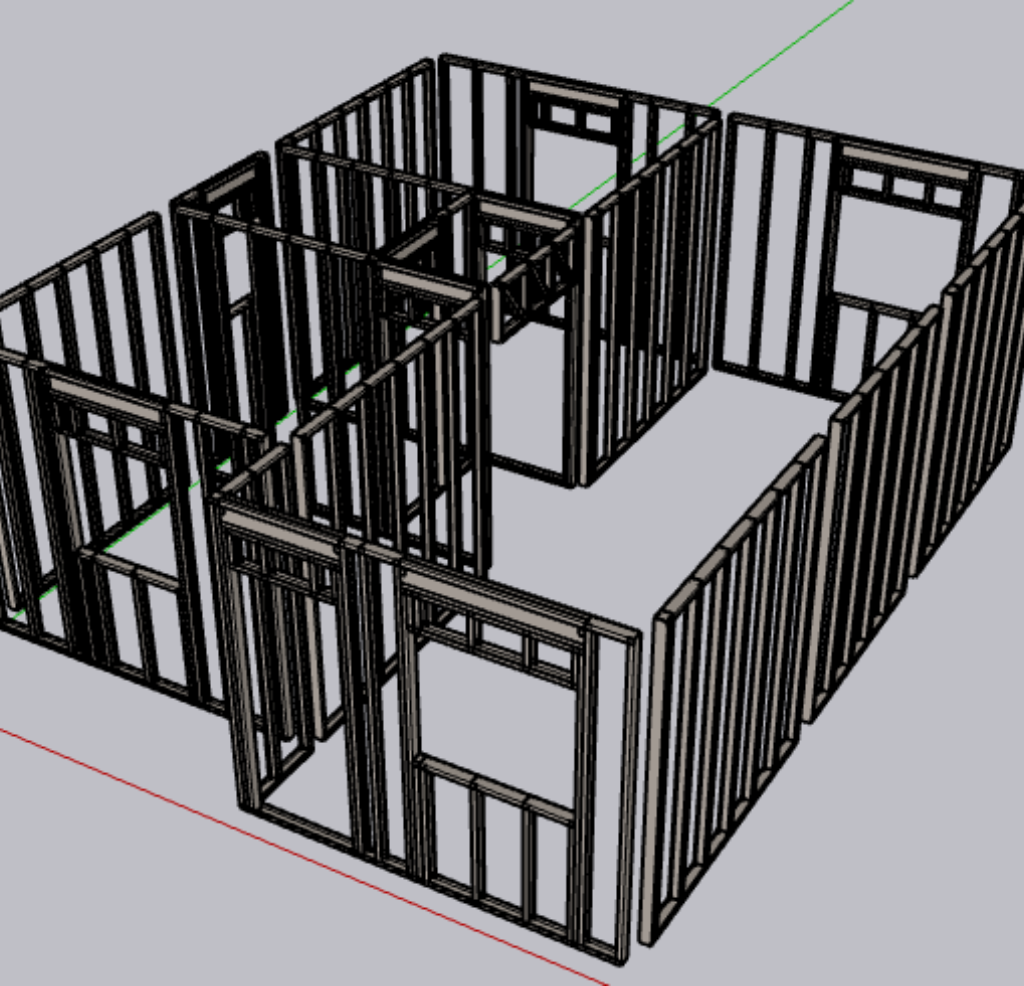

O módulo é feito de EPS com recortes que possibilitam a inserção dos perfis “U” e “Ue” utilizados no Sistema de Light Steel Frame, os recortes apresentam espaçamentos que viabilizam modulações com montantes a cada 600mm e 400mm a depender das condições de utilização da parede.
Materiais Utilizados
A confecção do módulo é feita em EPS de alta resistência;
Os perfis Utilizados estão de acordo com o estipulado em norma vigente ABNT NBR 16970-2 tabela 1, onde se listam várias resistências aceitáveis sendo o mínimo o ZAR 230 na espessura de 0,80mm, / 0,95mm de acordo com a necessidade estrutural.
Os Revestimentos são feitos em Chapas Cimentícias (Externo) e Drywall (Interno) ambas com suas especificações em normas vigentes;
Ligações entre revestimentos externos e internos com os perfis metálicos são feitos por parafusos autobrocantes especificados também por suas normas vigentes.
Construção e Montagem
O Modo construtivo será realizado em duas etapas:
1-Sistema concreto armado ( pilares, vigas e fundação.
- Este deverá ser feito por um pedreiro experiente e bem qualificado.
2- Sistema Frame.
- Será enviado ao cliente paginado conforme projeto juntamente com caderno técnico de montagem.
- Deverá ser feiro por: Montador de Stell Frame: Montador de drywall, ou serralheiro bem qualificado com expertise no assunto) Wood frame – Montador de Wood Frame / Carpinteiro / marceneiro com expertíse).
